Was ist Anlagenkennzeichnung?

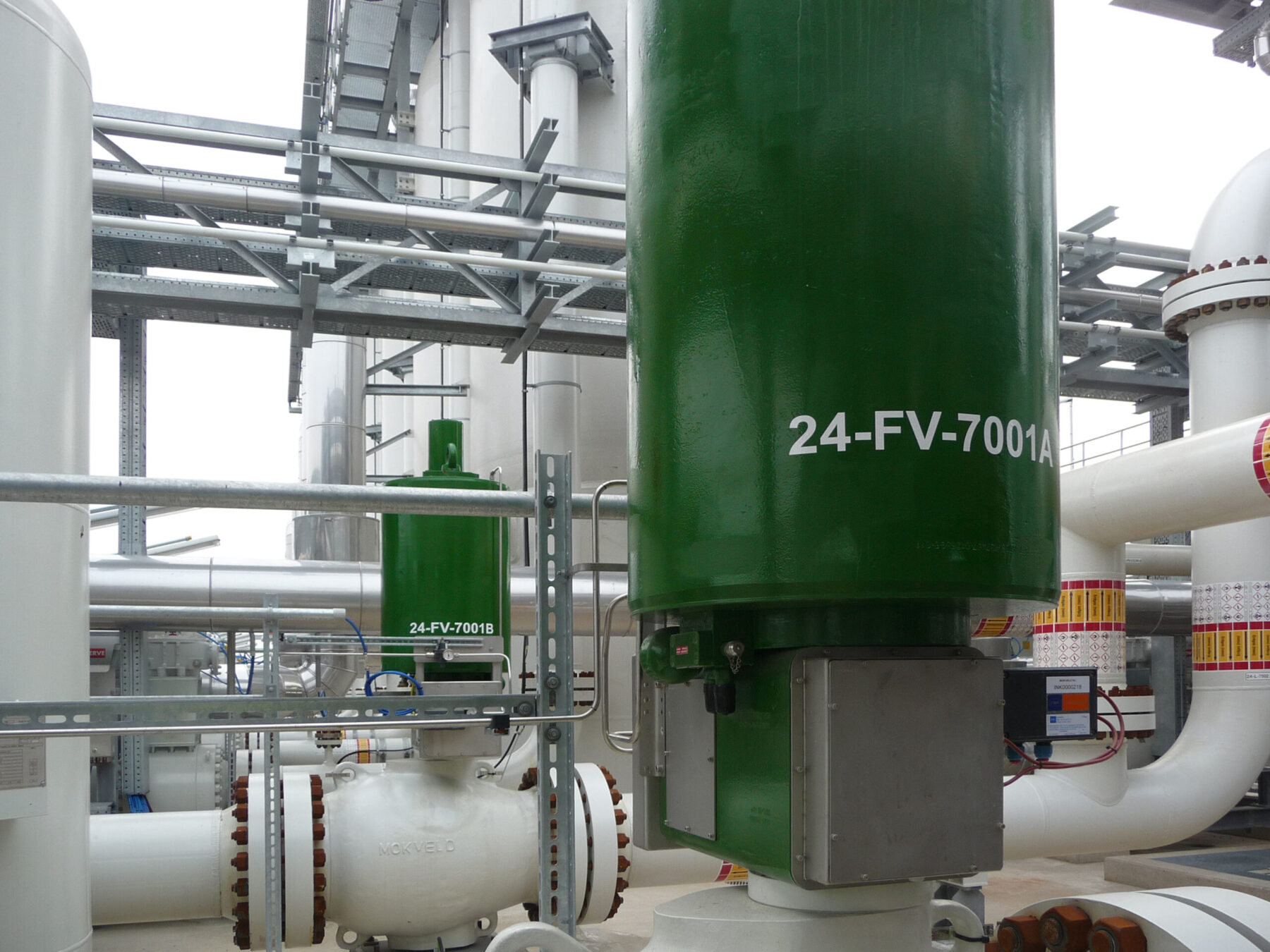

Anlagenkennzeichnung ist die Kennzeichnung von Geräten und Anlagen. Die Kennzeichnung dient dazu, alle festen und beweglichen Teile eines Prozesses während ihres Lebenszyklus zu identifizieren. Eindeutige Informationen über die Prozessausrüstung sind ein wesentlicher Bestandteil des Betriebs, der Wartung und der Vermeidung von Fehlfunktionen einer Anlage. In den meisten Fällen spiegeln die Kennzeichnungen die spezifische Anlagennummer wider, die der Bezeichnung in den Prozessdiagrammen (P&IDs) entspricht. Inzwischen gibt es auch alternative intelligente Methoden wie QR-Codes, Barcodes und fernauslesbare RFID-Tags.

Alle Arten von Teilen verfahrenstechnischer Anlagen können mit Tags versehen werden, z. B. Nanometer, Ventile, Prozessbehälter und Pumpen. Rohrleitungen können ebenfalls mit einer Leitungsnummer versehen werden, entweder als separater Tag oder integriert in die Rohrleitungskennzeichnung.

Abweichende Materialien

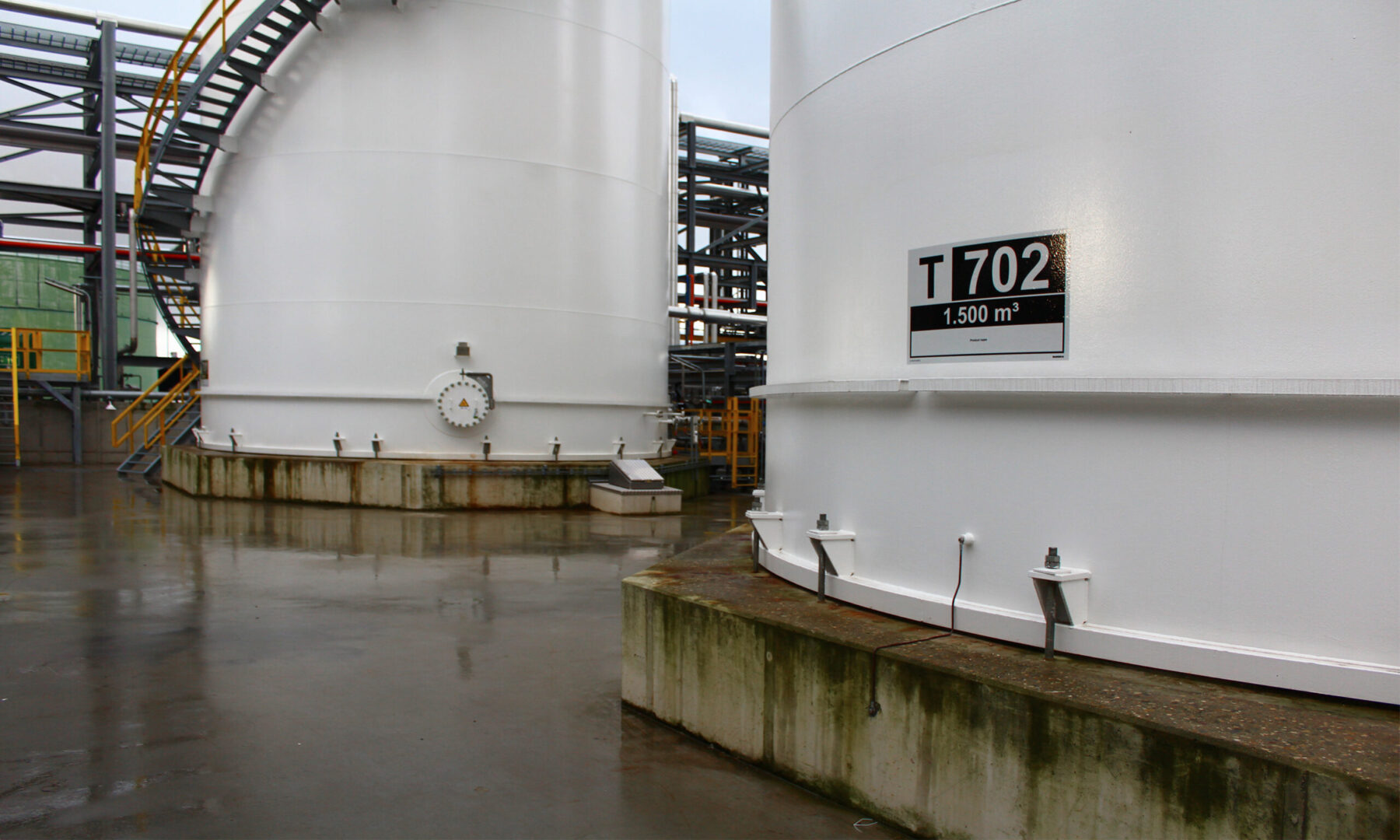

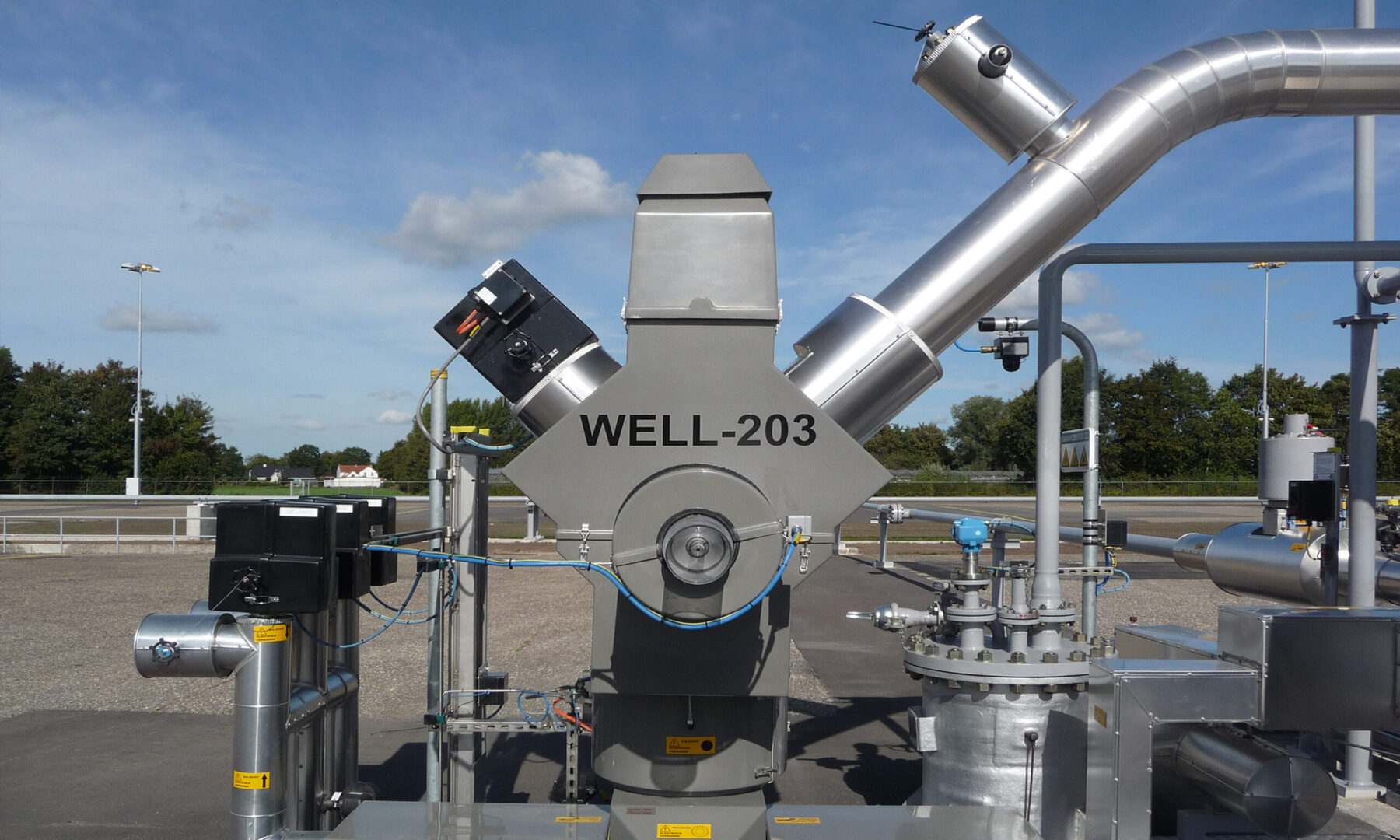

Die Anlagenkennzeichnung oder Prozesskennzeichnung wird durch eine Vielzahl von Kennzeichnungsmethoden realisiert. Zum Beispiel wird ein Prozess durch die Verwendung verschiedener Materialien wie gedruckte Aufkleber oder Schilder, gravierte Kunststoff- oder Edelstahlschilder in Kombination mit industriellen Befestigungstechniken vollständig gekennzeichnet. Es gibt viele Faktoren, die sich auf die Verwendung und Haltbarkeit von Prozessschildern auswirken: Witterungseinflüsse bei der Verwendung im Freien, Verschlechterung und Korrosion durch Chemikalien und Lösungsmittel sowie z. B. extrem niedrige oder hohe Temperaturen. Es gibt eine Reihe von Kategorien von Ausführungen der Anlagenkennzeichnung, die nach Materialien unterschieden werden:

• Selbstklebende Etiketten/Texte
• Kunststoffplatten
• Schilder aus Stahl und rostfreiem Stahl
• Einschubsysteme aus Kunststoff und Aluminium

Die Schilder werden mechanisch oder mit Klebstoff befestigt. Dies kann mit Klammersystemen, (Stahl-)Draht, Kunststoffbindern, Spezialklebern und Dichtungsmitteln oder direkt mit Bolzen, Schrauben oder Nägeln an Geräten erfolgen.

QR-Code und Barcode-Kennzeichnung

Die Identifizierung von Prozessen kann mit einem alphabetischen und numerischen Code erfolgen. Wenn eine intelligente Kennzeichnung erforderlich ist, die mit einem Scanner lesbar ist, werden die Markierungen mit einem scanbaren Code vorgenommen. QR-Code und Barcode sind gängige Codesysteme, die mit Anwendungen und Datenbankmanagementsystemen verbunden sind. Der Einsatz von QR-Code- und Barcode-Kennzeichnungen eignet sich auch für logistische Lösungen z.B. in Lagerhallen.

Leitungsnummerierung

Rohre können in Bezug auf ihre Position in einem Prozess physisch identifiziert werden. Die Leitungsnummerierung betrifft sowohl die tatsächliche Anbringung einer Nummer auf der Leitung als auch die Darstellung der Leitungsnummer in der Zeichnung. Die Zeilennummerierung kann eine Ergänzung zu den gesetzlich vorgeschriebenen Rohrleitungskennzeichnungen sein. Diese Arten von Markierungen können je nach Umgebung, Verwendung und Lesedistanz auf verschiedene Weise angebracht werden. Bedruckte Selbstklebeetiketten und konturgeschnittene Vinyl- oder Polyestertexte sind die gebräuchlichsten Markierungsarten, wenn sie als Einzelmarkierungen realisiert werden. Die Farbe der Kennzeichnung sollte kontrastreich sein, um eine optimale Erkennbarkeit zu gewährleisten. Bei der Wahl der Kennzeichnungsart spielen die Oberfläche und der Werkstoff des Rohres eine wichtige Rolle. Bei Edelstahlrohren sind z.B. chlorfreie Materialien und Kleberarten zu berücksichtigen.

RFID-Kennzeichnung

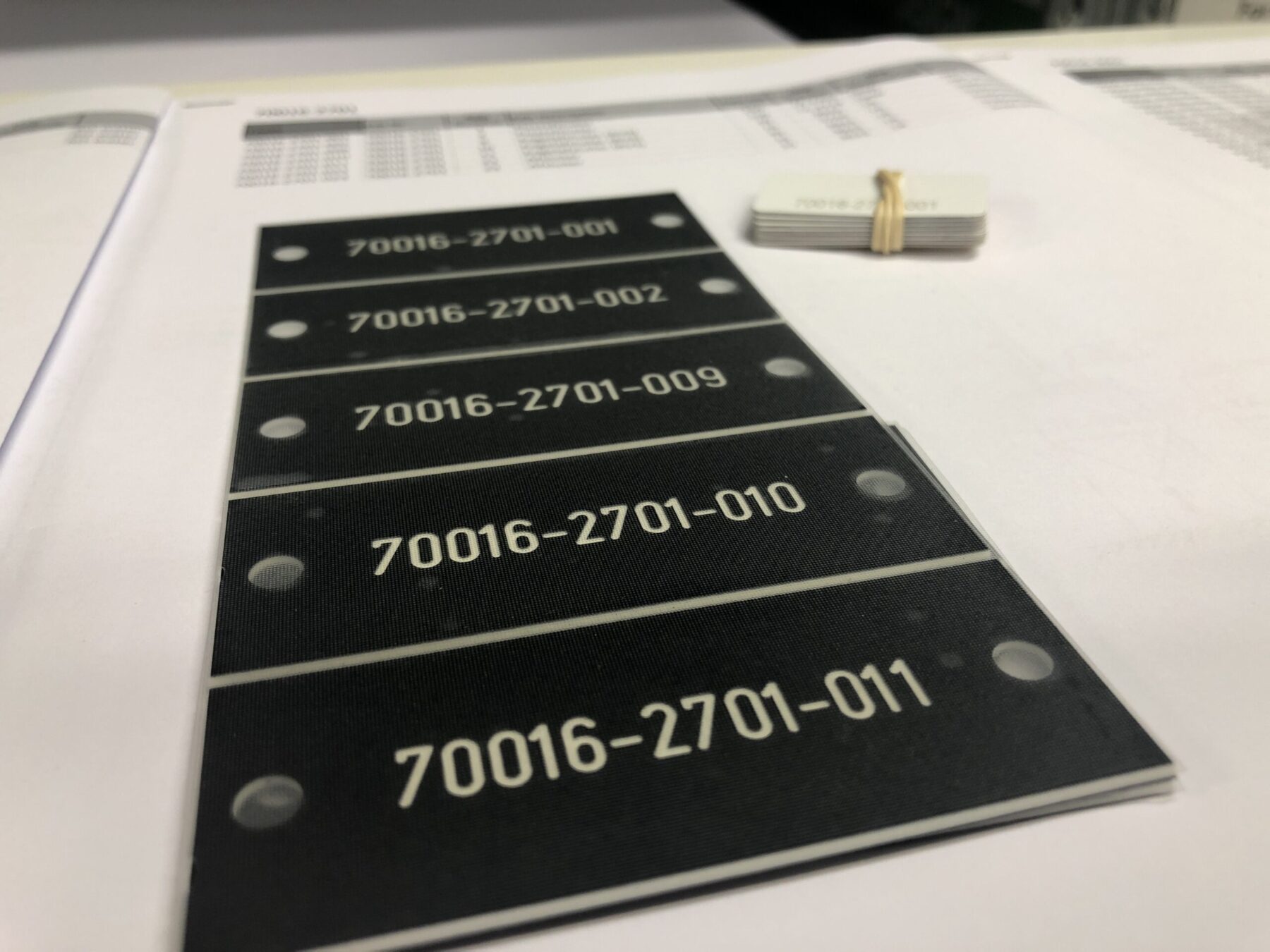

Wenn höhere Anforderungen an die Intelligenz der Kennzeichnung und die Lesbarkeit durch verschiedene Handgeräte gestellt werden, können RFUD-Tags verwendet werden. RFID steht für Radio Frequency IDentification und funktioniert durch die Verwendung detektierbarer Frequenzen. Ein RFID-Chip kann Informationen oder Daten über einen Mikrochip und eine Antenne senden und empfangen. RFID-Chips sind mit den vom Benutzer benötigten Informationen vorprogrammiert. Die Einführung der RFID-Prozesskennzeichnung erfordert eine gründliche Vorbereitung, Planung und Anbindung an Managementsysteme und -geräte über geeignete Anwendungen und Datenbanken. RFID-Chips und -Tags können auch an herkömmliche Lösungen zur Prozesskennzeichnung angebracht oder in diese integriert werden.

Unsere Produkte und Dienstleistungen

Blomsma Signs & Safety bietet ein komplettes Produkt- und Dienstleistungsprogramm für die Anlagenkennzeichnung und Prozessmarkierung. Wir liefern Materialien und führen komplette Anlagenkennzeichnungsprojekte durch. Eine benutzerfreundliche Umsetzung und deutlich erkennbare Markierungen bilden die Grundlage der täglichen Projekte. Wir beraten bei der Verwendung der Materialien, kümmern uns um die Aufzeichnungen, montieren und warten die Anlagenkennzeichnung. Auch bei der Überprüfung von Prozessdiagrammen und P&IDs während der Realisierung eines Prozesskennzeichnungsprojektes sind wir unterstützend tätig. Anlagenkennzeichnung zur Kennzeichnung von Anlagen und Rohrleitungen.

Wir bieten die folgenden Arten der Anlagenkennzeichnung an:

• Identifizierung von Anlagen (Assets) / Anlagennummern
• Ventilkennzeichnung/ Ventilidentifikation
• Rohrnummernschilder/Leitungsnummerierung
• Logistische Kennzeichnungsschilder und Markierungen
